集中供氧有哪些供氧方式

发布人:中心供氧厂家-山东昊宇医疗器械有限公司发布时间:2018/6/19浏览次数:859次

集中供氧是现在医院的主要的供氧方式,但是集中供氧设备选择不同,具体的供氧方式也有所差别。

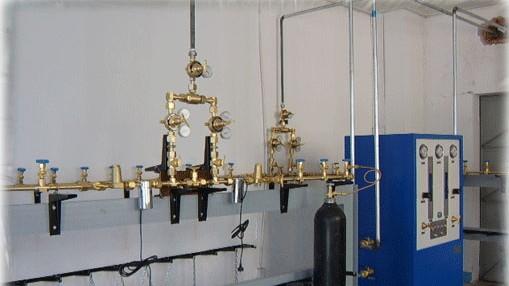

集中供氧有哪些供氧方式
集中供氧有哪些供氧方式
我们以汇流排集中供氧为例:汇流排是医院集中供氧的不错选择,也是最初使用的集中供氧方式,现在多作为中小型医院的主流供氧或者大型医院的备用供氧,下面山东昊宇为大家介绍一下汇流排医院集中供氧。

汇流排医院集中供氧分为低压汇流排和高压汇流排两种方式。

高压汇流排流程是:氧气瓶→高压软管→汇流排→减压器→输氧管道→终端,从氧气瓶出来的氧气经过汇流排以后再减压输送到终端,其优点是结构紧凑、整洁,但也有如下的缺点。

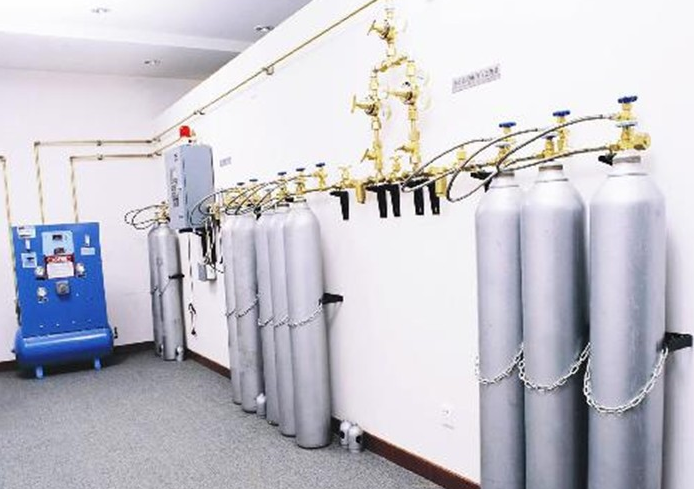

高压汇流排集中供氧
1、因为是高压汇流排,先汇流再减压,所以汇流排的承受压力大,与氧气瓶内的压力相当,可达15MPa。这给汇流排的选材,包括管材质、壁厚、阀门的承压等级、焊接制作工艺、安装、检验方法、管路维护带来更高的要求,而且要求从事焊接的技术工人具有相关等级的焊接资质,从材料和人工方面付出更多的成本。
2、按照特种设备安全技术规范TSCD3001-2009《压力管道安装许可规则》高压汇流排的加工制作应具备压力管道GC1级安装资质,而一般中心供氧安装单位只有压力管道GC3级安装资质,这样安装单位就没有资格自制高压汇流排。
3、由于高压汇流排属于高压管路,汇流排上安装的阀门、安全阀、压力表、金属软管的链接密封问题要求高,容易出现漏气,造成氧气泄漏率偏高,超过标准规定的每小时0.5%的要求。
4、安装和使用单位的安全责任较大。使用者的操作应格外当心,使用当中出现安全隐患的可能性较大。根据高压汇流排存在的问题,在实际工程应用中,为了避免高压汇流排给设计、加工、安装、检测带来的麻烦。

低压汇流排流程是:氧气瓶→减压器→金属软管→汇流排→供气管道→设备终端,每个氧气瓶出口都装一个减压器,减压器的出口压力设定为0.6MPa(调定),安全阀的启动压力为0.75MPa,后面的所有管路,包括汇流排、阀门、管路系统均在0.8MPa压力以下。

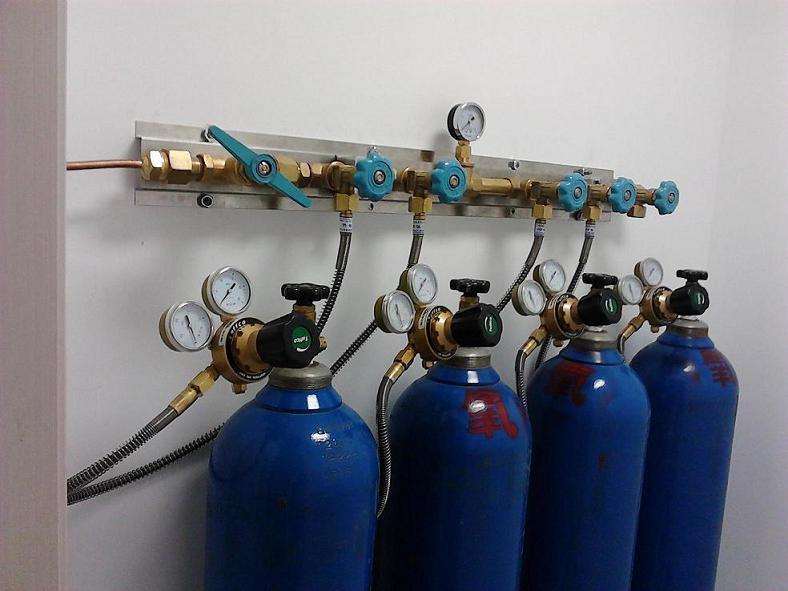

低压汇流排集中供氧
低压汇流排医用中心供氧优势:
1、把高压管路(大于1.0MPa)减少到零,整个管路最大工作压力为0.75MPa,避免了高压风险,从而提高了安全系数。
2、按照特种设备安全技术规TSCD3001-2009《压力管道安装许可规则》,具有GC3级压力管道资质的安装企业完全可以自制汇流排,符合特种设备安全技术规范。
3、按照GB/T20801.5《压力管道规范--工业管道》和GB50235《工业金属管道工程施工及验收规范》,设计压力小于1Mpa,温度小于400℃的非可燃流体管道,无毒流体管道焊缝不进行射线照相检验。所以低压汇流排检验只做气密检验即可。
4、虽然多增加了几个减压器,但汇流排的制作成本并没有增加,因为管材、阀门、加工、检验费用降低了,总成本还是降低了。

低压汇流排医用中心供氧缺点:
1、虽然汇流排的工作压力降低了,但汇流排材质一般还是选择不锈钢焊接为好,因为不锈钢材质的强度、刚度都比较理想。但要注意应该使用充氩气保护焊接,防止管道内焊口氧化污染氧气。
2、如果是大中型供氧系统,为了解决大流量,供气压力,供气流量的稳定问题,可采用一定容量的气体平衡容器。
3、减压器与氧气瓶直接对接,需经常拆卸,因此位置不固定,结构显得凌乱。可以采用专用固定支架加以解决。
4、各减压器的调节应独立进行,需一定的操作经验。或者选用出口压力调定的减压器。
5、减压器低压表的量程要选择合适,便于调节。医用中心供氧系统属于压力管道,又由于氧气的助燃、禁油等特性,需要特别注意安全。通过大量工程验证,采用低压汇流排即符合国家相关法规和规范,又可降低安全风险,对安装企业和使用单位有利无弊,值得推广。
